espeicher ESS Komponenten:
Das Herzstück der espeicher (ESS) Anlagen sind zuverlässige Wechselrichterkomponenten und langlebige Lithium-Eisenphosphat-Batterien (LFP) in Industriequalität.
Netzgekoppelter Insel-Wechselrichter
Der espeicher ist ein netzgekoppelter Insel-Wechselrichter, der auch ohne Netzversorgung 365 Tage im Jahr zuverlässig betrieben werden kann.
Wechselrichter – Leistungskonfiguration espeicher
Dreiphasig Einphasig
- 3 x 3 kVA = 9 kVA 1 x 5 kVA = 3,7 kVA
- 3 x 5 kVA = 15 kVA
- Bis zu 6 x 15 kVA = 90 kVA im Parallelbetrieb
Batteriespeicher
Die Speicher basieren auf langlebigen Lithium-Eisenphosphat-Batterien mit über 6.000 Ladezyklen und können in 5-kWh-Schritten von 5 kWh bis 320 kWh konfiguriert werden. Die DC-Systemspannung beträgt 51,2 Volt.
espeicher powered by victron energy

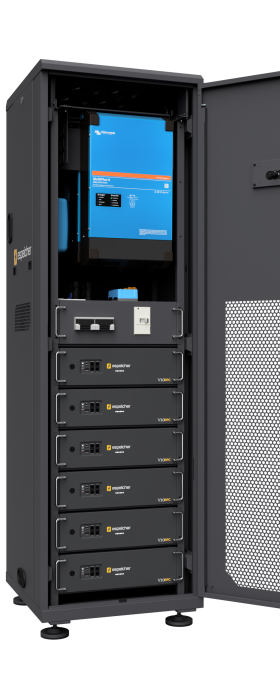

Modularer Aufbau des espeicher ESS --> Plug & Play

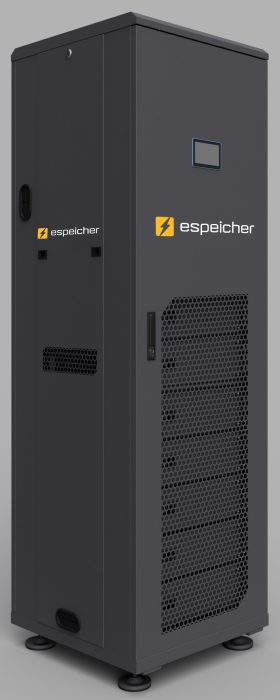

Schrank L => 600x630x2000mm (BxTxH) Gewicht Vollausbau: 480 kg
Transportgewicht Schrank L mit Lüfter + Busbar + Verteilerbox: 91 kg *
Transportgewicht Wechselrichter 5 kVA je Stück: 33 kg -> 3 Stück gesamt 99 kg
Transportgewicht Batterie 5 kWh je Stück: 43 kg -> 6 Stück gesamt 258 kg
Batterie- und Kommunikationsanschluss per Plug&Play-Stecker
* ohne Seitenteile und Türen

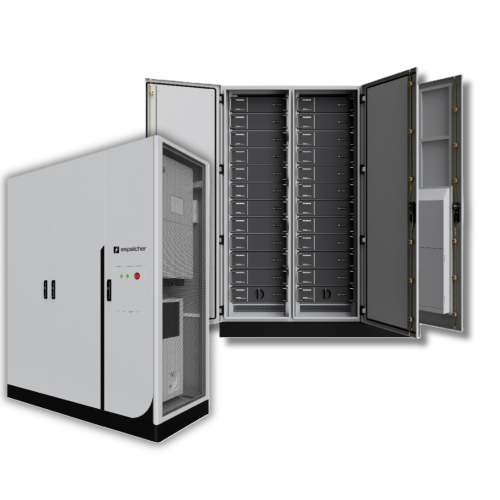

modular aufgebautes espeicher ESS 3 * Schrank L + Schrank S => 45kVA 120kWh
Schrank S => 600x630x1060mm (BxTxH) Gewicht Vollausbau: 290 kg
Transportgewicht Schrank S mit Busbar: 31 kg
Transportgewicht Batterie 5 kWh je Stück: 43 kg -> 6 Stück gesamt 258 kg
Batterie- und Kommunikationsanschluss per Plug&Play-Stecker
Schrank M => 600x630x2000mm (BxTxH) Gewicht Vollausbau: 580 kg
Transportgewicht Schrank M mit Busbar: 60 kg
Transportgewicht Batterie 5 kWh je Stück: 43 kg -> 12 Stück gesamt 516 kg
Batterie- und Kommunikationsanschluss per Plug&Play-Stecker
Einphasiges Victron ESS in einem
Dreiphasensystem
Ein einphasiges espeicher Energy Storage System (ESS) in einem dreiphasigen Stromnetz
bietet eine kosteneffiziente Lösung für Energiespeicherung und Lastmanagement.
Obwohl das ESS nur an eine einzelne Phase angeschlossen ist, ermöglicht es dennoch wichtige
Funktionen wie die Optimierung des Eigenverbrauchs und die Notstromversorgung.
Das System eignet sich besonders für kleinere Anlagen oder als Einstiegslösung, die
später zu einem größeren, erweiterbaren Energiespeichersystem ausgebaut werden kann.
Ausregelung auf 0 Watt mit einphasigem ESS im 3-Phasen-System
In einem phasensaldierenden System kann ein einphasiges ESS den Gesamtverbrauch am Stromzähler auf 0 Watt ausgleichen, auch wenn
es nur auf einer Phase einspeist.
Dies ermöglicht eine effiziente Nutzung des erzeugten Stroms, ohne dass zusätzliche Phasen belastet werden.

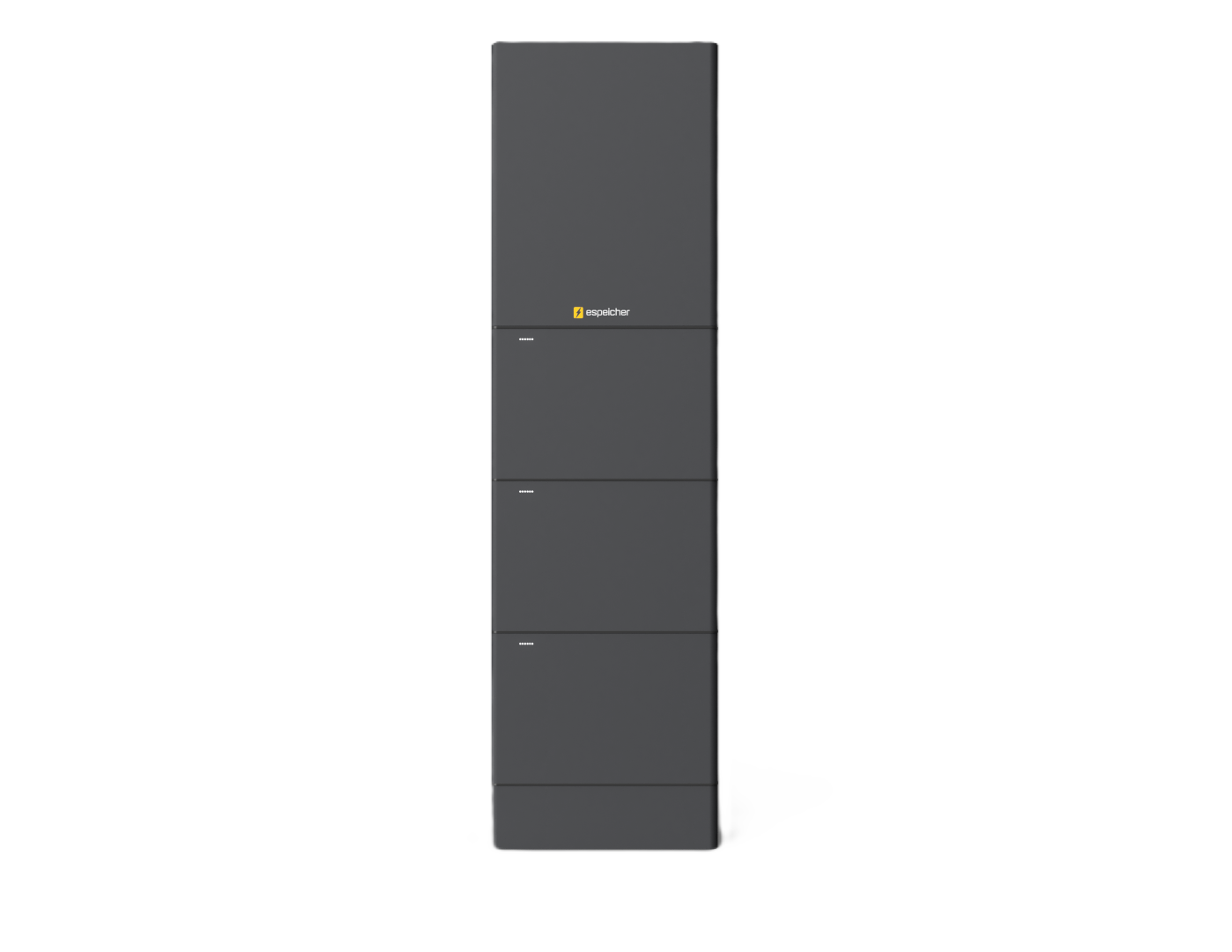

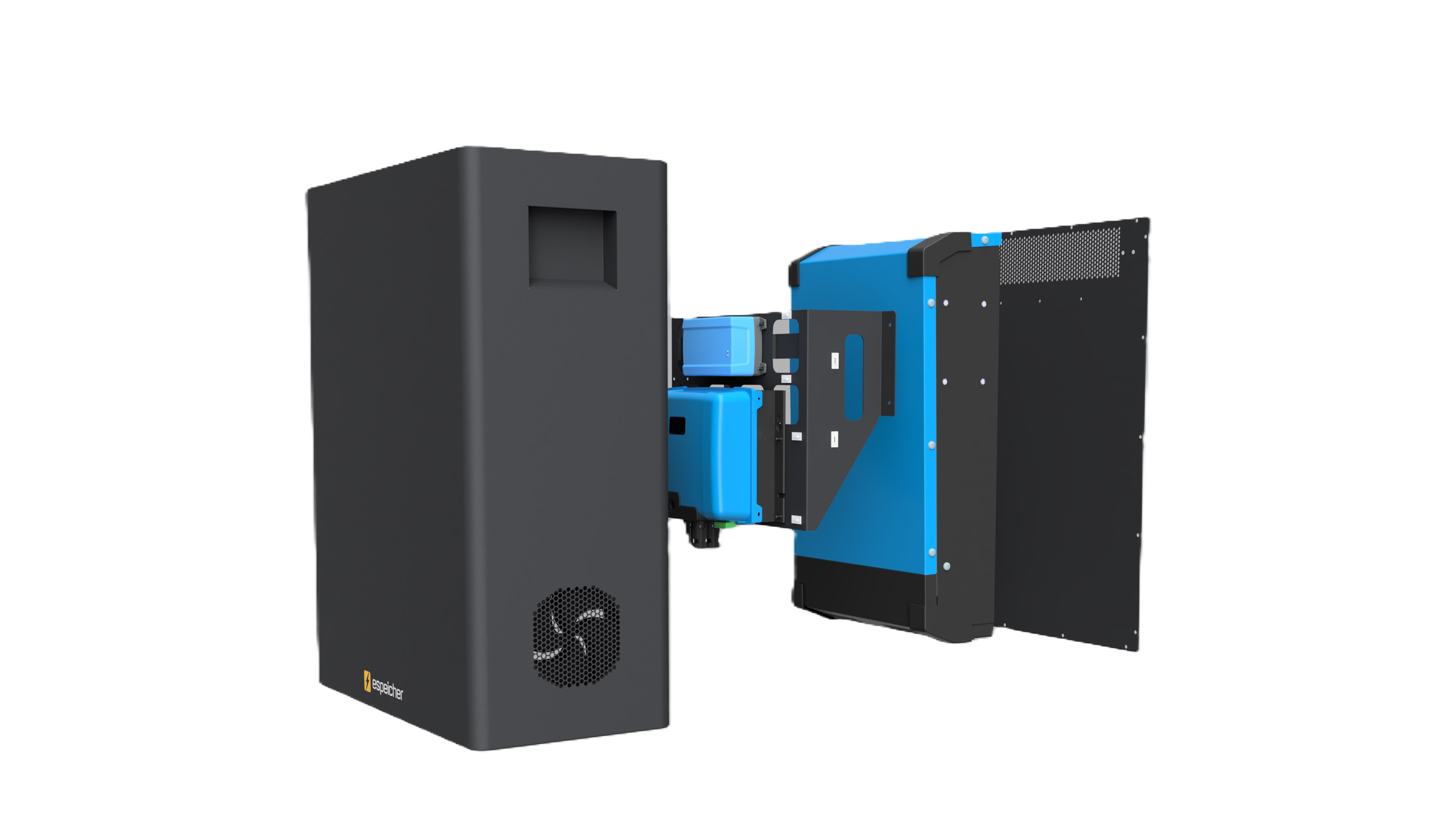

Das einphasige Energy Storage
System (ESS) basiert auf zuverlässigen
Wechselrichterkomponenten und langlebigen
Lithium-Eisenphosphat (LFP) Speicherbatterien
in Industriequalität.
Die espeicher-Anlage ist in das dreiphasige
Netz integriert und ermöglicht eine maximale
Wechselrichterleistung von 3,7 kW.
Der Batteriespeicher nutzt hochqualitative
LFP-Batterien mit einer Lebensdauer von
über 6.000 Ladezyklen. Er lässt sich flexibel
in 5-kWh-Schritten von 5 kWh bis 15 kWh
konfigurieren.
Die DC-Systemspannung beträgt 51,2 Volt.
Der einphasige espeicher ist ein
netzgekoppelter Insel-Wechselrichter, der
365 Tage im Jahr auch ohne Netzversorgung
zuverlässig arbeitet.
- Alle Komponenten des espeicher ESS sind steckbar ausgeführt und können somit leicht transportiert, installiert, gewartet und erweitert werden.
- Die Softwareparameter werden nach den gewünschten Parametern vorkonfiguriert und können über den Fernwartungszugang angepasst werden.
- Die Inbetriebnahme des espeicher ESS kann ebenfalls über den Fernwartungszugang begleitet werden.
Mögliche espeicher ESS Systemkonfigurationen:
| Artikelnummer | Bezeichnung | Systemleistung | Batteriespeicher | Batteriespeicher | Batteriespeicher | |
| 1-Phase | Kapazität | Brutto Kapazität | Netto bei 95% DoD | |||
| esp001005005 | espeicher 3,7kVA-5kWh | 3.680 VA | 5.000 Wh | 5.120 Wh | 4.864 Wh | Schrank 1P + 1 |
| esp001005010 | espeicher 3,7kVA-10kWh | 3.680 VA | 10.000 Wh | 10.240 Wh | 9.728 Wh | Schrank 1P + 2 |
| esp001005015 | espeicher 3,7kVA-15kWh | 3.680 VA | 15.000 Wh | 15.360 Wh | 14.592 Wh | Schrank 1P + 3 |
| 3-Phasen | Kapazität | Brutto Kapazität | Netto bei 95% DoD | |||
| esp001009010 * | espeicher 9kVA-10kWh* | 9.000 VA | 10.000 Wh | 10.240 Wh | 9.728 Wh | Schrank L |
| esp001009015 | espeicher 9kVA-15kWh | 9.000 VA | 15.000 Wh | 15.360 Wh | 14.592 Wh | Schrank L |
| esp001009020 | espeicher 9kVA-20kWh | 9.000 VA | 20.000 Wh | 20.480 Wh | 19.456 Wh | Schrank L |
| esp001009025 | espeicher 9kVA-25kWh | 9.000 VA | 25.000 Wh | 25.600 Wh | 24.320 Wh | Schrank L |
| esp001009030 | espeicher 9kVA-30kWh | 9.000 VA | 30.000 Wh | 30.720 Wh | 29.184 Wh | Schrank L |
| esp002015015 * | espeicher 15kVA-15kWh* | 15.000 VA | 15.000 Wh | 15.360 Wh | 14.592 Wh | Schrank L |
| esp002015020 | espeicher 15kVA-20kWh | 15.000 VA | 20.000 Wh | 20.480 Wh | 19.456 Wh | Schrank L |
| esp002015025 | espeicher 15kVA-25kWh | 15.000 VA | 25.000 Wh | 25.600 Wh | 24.320 Wh | Schrank L |
| esp002015030 | espeicher 15kVA-30kWh | 15.000 VA | 30.000 Wh | 30.720 Wh | 29.184 Wh | Schrank L |
| esp002015040 | espeicher 15kVA-40kWh | 15.000 VA | 40.000 Wh | 40.960 Wh | 38.912 Wh | Schrank L + S |
| esp002015050 | espeicher 15kVA-50kWh | 15.000 VA | 50.000 Wh | 51.200 Wh | 48.640 Wh | Schrank L + S |
| esp002015060 | espeicher 15kVA-60kWh | 15.000 VA | 60.000 Wh | 61.440 Wh | 58.368 Wh | Schrank L + S |
| esp002030060 | espeicher 30kVA-60kWh | 30.000 VA | 60.000 Wh | 61.440 Wh | 58.368 Wh | Schrank 2*L |
| esp002030090 | espeicher 30kVA-90kWh | 30.000 VA | 90.000 Wh | 92.160 Wh | 87.552 Wh | Schrank 2*L + S |
| esp002030120 | espeicher 30kVA-120kWh | 30.000 VA | 120.000 Wh | 122.880 Wh | 116.736 Wh | Schrank 2*L + M |
| esp002045090 | espeicher 45kVA-90kWh | 45.000 VA | 90.000 Wh | 92.160 Wh | 87.552 Wh | Schrank 3*L |
| esp002045120 | espeicher 45kVA-120kWh | 45.000 VA | 120.000 Wh | 122.880 Wh | 116.736 Wh | Schrank 3*L + S |
| esp002045250 | espeicher 45kVA-250kWh | 45.000 VA | 250.000 Wh | 256.000 Wh | 243.200 Wh | Schrank 3*L + 3*M |
| esp002060120 | espeicher 60kVA-120kWh | 60.000 VA | 120.000 Wh | 122.880 Wh | 116.736 Wh | Schrank 4*L |
| esp002060150 | espeicher 60kVA-150kWh | 60.000 VA | 150.000 Wh | 153.600 Wh | 145.920 Wh | Schrank 4*L + S |
| esp002060250 | espeicher 60kVA-250kWh | 60.000 VA | 250.000 Wh | 256.000 Wh | 243.200 Wh | Schrank 4*L + 2*M + S |
| esp002075150 | espeicher 75kVA-150kWh | 75.000 VA | 150.000 Wh | 153.600 Wh | 145.920 Wh | Schrank 5*L |
| esp002075250 | espeicher 75kVA-250kWh | 75.000 VA | 250.000 Wh | 256.000 Wh | 243.200 Wh | Schrank 5*L + 2*M |
| esp002075300 | espeicher 75kVA-300kWh | 75.000 VA | 300.000 Wh | 307.200 Wh | 291.840 Wh | Schrank 5*L + 2*M + S |
| esp002090180 | espeicher 90kVA-180kWh | 90.000 VA | 180.000 Wh | 184.320 Wh | 175.104 Wh | Schrank 6*L |
| esp002090250 | espeicher 90kVA-250kWh | 90.000 VA | 250.000 Wh | 256.000 Wh | 243.200 Wh | Schrank 6*L + 1*M + S |
| esp002090320 | espeicher 90kVA-320kWh | 90.000 VA | 320.000 Wh | 327.680 Wh | 311.296 Wh | Schrank 6*L + 2*M + S |
* Bitte die maximale Entladeleistung der Batterie beachten!
